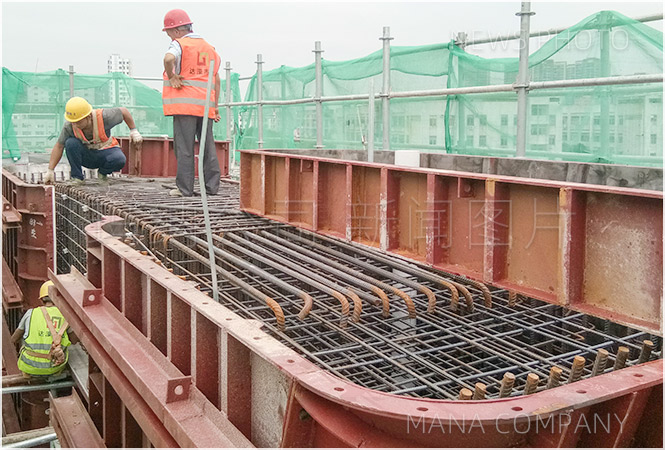

雙柱式花瓶墩鋼模板

發布日期：2023-01-11 14:37 作者：瑪納

隨著橋梁建設技術的更新在不斷地加快，越來越多的橋墩由重力型橋墩向輕型橋墩轉變。雙柱式墩具有截面積小、截面模量大、自重輕、結構剛度和強度較好的特點被廣泛運用在橋梁建設中。

一、施工工藝原理及特點

1) 通過水刀噴頭對墩底承臺的上表面進行鑿毛處理，同步通過回收管、回收橫管和回收縱管回收鑿毛雜物，并通過滑移拉索控制管道連接體及供水橫管和回收橫管的位置，可在提升鑿毛施工效率的同時有效降低施工對外部環境的影響。

2) 先在地基土體內布設支撐砂箱，并在支撐砂箱內填充砂箱填充體，可為支架體系提供有效支撐; 同時通過架底套筒和底部緊固栓限定底部撐柱的豎向位置，可有效提升底部撐柱的穩固性能; 采用拼接單元進行上部支架體系的搭設，可有效提升支架體系布設的效率，改善結構的受力性能。

3) 通過支撐豎桿及轉動撐桿和墩間頂壓體對支撐側壓板提供支撐，可有效降低直線側模和曲線的支設難度; 同時，在直線側模和曲線側模的外側設置模板連接槽，并設置第一側撐板和第二側撐板，可同步滿足模板支設和快速拆除的需要。

4) 在模板外周沿環向布設控溫水管，可用于控制混凝土澆筑施工過程中的水化熱; 通過外部灌注設備向灌注導向管內灌注混凝土，并可通過灌注控位體控制灌注導向管的橫向位置，實現混凝土灌注過程的動態控制。

二、雙柱式花瓶墩鋼模板一次澆筑成型施工工藝流程

1.施工準備

墩底承臺混凝土澆筑

制備施工材料和裝置

2.墩底承臺頂面連接鑿毛

鑿毛處理

鑿毛雜物回收布

3.臨時固定支架

設支撐砂箱

設置架底套筒和底部緊固栓

搭設上部支架體系

4.墩身鋼筋籠綁扎
