泡沫混凝土輕質隔墻板生產線總體布局

隔墻作為主要的建筑結構之一，經歷了黏土實心磚、砌塊階段后，逐漸發展為質量更輕、隔音效果更好、安裝更快的輕質隔墻板。

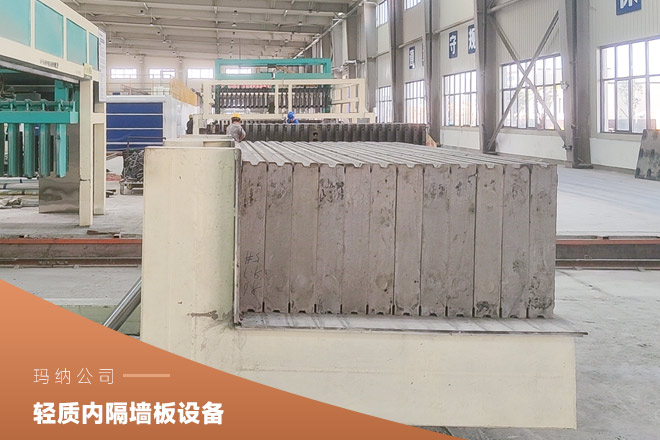

泡沫混凝土輕質隔墻板圖

作為輕質混凝土的代表，泡沫混凝土材料以其性能優異、造價低廉及環境友好等特點，從眾多的節能環保型材料中脫穎而出。泡沫混凝土是以膠凝材料為主，并以水及外加劑制成膠凝材料漿體，經過發泡劑發泡，形成泡沫漿料，再與混凝土均勻混合攪拌并澆筑成型，在自然養護、蒸汽養護條件下而形成的內部含有大量密閉氣孔的輕質混凝土。泡沫混凝土具有較低水泥含量、低聚合使用、高流動性和優秀的保溫性能。近年來，泡沫混凝土的研發和推廣應用進展迅速，應用領域也由傳統的現場非結構性填充向高性能及功能型建筑材料和制品方向拓展。

(一) 泡沫混凝土輕質隔墻板生產線總體布局

以泡沫混凝土為基材的輕質隔墻板的生產主要包括模具組裝、漿體澆注、養護、脫模和模具清理等工序，模具為成組立模，根據生產工序組織形式，可分為模具固定和流動兩種方式。模具固定方式設備投資小，但占用車間面積大，生產效率低;而模具流動方式自動化程度高，集約高效，可提高車間產能，縮短設備投資回收期，提高效益。本項目創新研發了柔性養護和流水澆筑成型脫模相結合的自動化生產工藝技術，取得了內隔墻板制造技術方面的重大突破。生產系統包含泡沫混凝土攪拌澆筑系統、傳送系統、養護系統、模具清理系統、開合模系統、抽芯系統、出板翻轉打包系統和智能控制系統等。

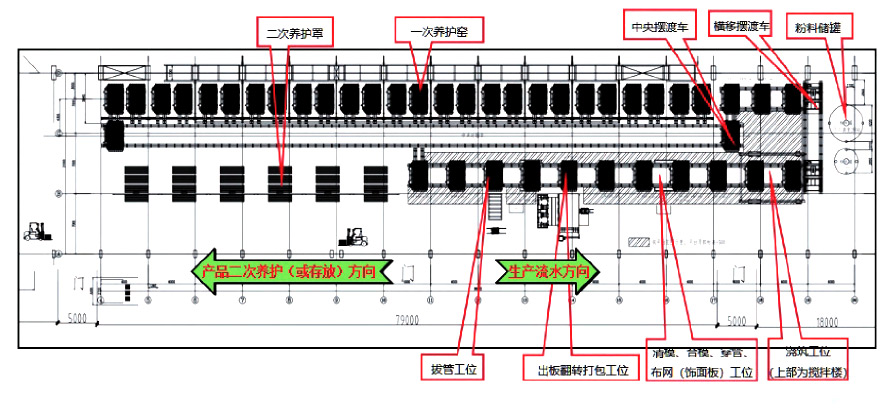

生產線總體布局和工藝流程圖

生產線實景圖

(二) 泡沫混凝土輕質隔墻板生產線智能控制系統

采用BIM、物聯網、云計算等技術，系統包含了ERP、MES兩大系統，同時嵌入公司裝配式部品部件智能平臺，可實現商務管理、生產管理、質量管理、自動生產控制和監控、安裝進度跟蹤反饋、智能看板和分析等功能。

(三) 泡沫混凝土輕質隔墻板生產線主要設備

名稱;序號;數量;備注

攪拌系統;1;1套;

成組立模機;2;N套(N≥1);用于墻板成型立模數量決定產量，根據產能要求結合材料本身特性，配置相關數量立模

上面成型條/機;3;N套;用于澆筑后上面凹面成型，配合模車使用

芯管;4;N套;用于空心板成型，配合模車使用

布料斗/機;5;1套;用于澆筑布料

簡易抽芯機;6;1臺;用于抽拔芯管

(四) 泡沫混凝土輕質隔墻板的生產成本分析

隔墻板生產成本相比ALC或其他品種輕質隔墻板，生產成本平均要低5～10元/m2，具有明顯的成本優勢。

(五) 市場前景分析

輕質隔墻板投產以來，已應用近50個工程，面積超過98萬m2，取得直接經濟效益2000多萬元。輕質隔墻條板性能優異，板型系列化標準化程度高，隔墻板生產自動化智能化程度高，干式連接安裝速度快、自動化程度高，安裝完成的內隔墻整體性好、平整度高，充分體現了課題成果對提升和促進裝配式部品部件行業工業化、自動化、智能化水平的巨大效果。
