預制裝配式電力檢查井設計方案及模具

預制裝配式混凝土檢查井作為一種高效且可靠的市政基礎設施，已在國內外市政工程中得到廣泛應用，尤其在污水、雨水排水系統及城市基礎設施建設中，展現出了顯著優勢。隨著技術的不斷進步和市場需求的持續增長，預制檢查井的設計、生產和施工技術逐漸趨于成熟，且在國內市場的發展勢頭迅猛。

1 預制裝配式混凝土檢查井設計原則

1)受力分析。 確保預制檢查井在投入使用后，具備足夠的承載能力和穩定性，能夠有效抵抗外部負荷，保證長期安全運行。

2)材質選用。 優 先選擇高強 度、耐腐蝕的混凝土材料，以提升檢查井的耐久性，延長其使用壽命并減少維護頻率。

3)結構優化。 通過科學的結構設計和模塊化組合方式，優化整體布局，提高施工效率，從而降低項目成本。

4)經濟效益。 在確保結構質量和功能性要求的前提下，精細化生產和運輸流程，降低成本，推動項目的可持續發展，最大化資源利用效率。

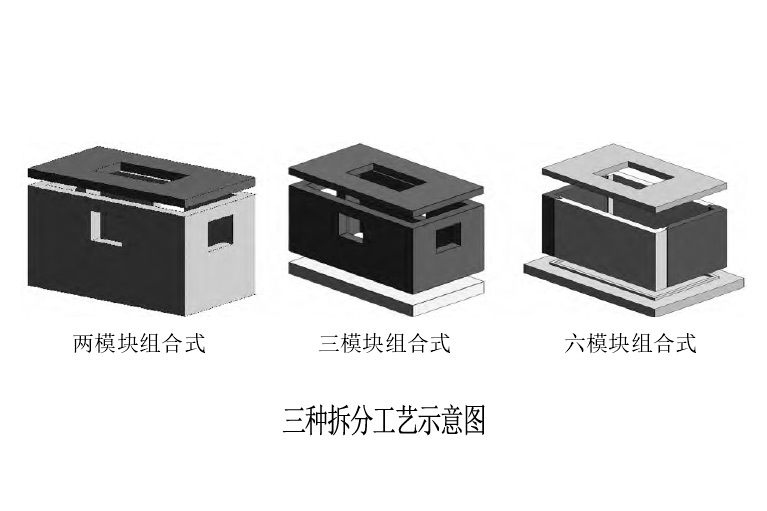

2 預制裝配式混凝土檢查井分塊方案

2.1 兩模塊組合式

重量：底板與側壁的組合體約 28 t，蓋板約 5 t

運輸：1 個 /輛

工藝流程：井預制 - 放樣 - 基坑開挖 -墊層施工 - 運輸 - 吊裝 -防水處理

安裝效率：安裝一座井需 1 小時

吊裝設備：兩臺 80 T

綜合單價：5.5萬

2.2 三模塊組合式

重量：底板約 11 t，一體化側壁約 17 t，蓋板約 5 t

運輸：1 個/輛

工藝流程：井預制 - 放樣 - 基坑開挖 - 墊層施工 - 運輸 - 吊裝 - 防水處理

安裝效率：安裝一座井需 2 小時

吊裝設備：80 T

綜合單價：5.4萬

2.3 六模塊組合式

重量：底板約 11 t，側壁( 長邊)約 4. 5 t，側壁( 短邊)約 4 t，蓋板約 5 t

運輸：1.5 個 /輛

工藝流程：井預制 - 放樣 - 基坑開挖 -墊層施工 - 運輸 - 吊裝 -支撐 - 后澆帶鋼筋綁扎 -支模 - 澆筑 - 養護 - 拆模 -拼縫防水施工 - 養護

安裝效率：安裝一座井需 7 天

吊裝設備：50 T

綜合單價：6萬
