預應力混凝土雙 T 板模具及生產線設備

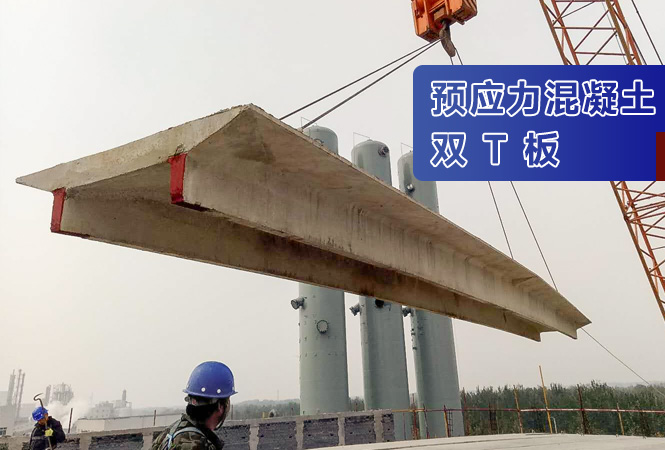

雙T板全稱預應力混凝土雙T板，是一種先張法預應力混凝土梁板一體化構件，由寬大的面板和2根窄而高的肋組成的單向受力板，如下圖所示。雙T板肋寬度常為100mm，面板厚度一般為50mm，面板寬度常為2m、2.4m、3m，雙T板截面高度常為350～700mm(最高可達960mm)，跨度常為9～18m、最大可達30m以上。其翼緣厚度分等厚度和變厚度2種，按沿跨度方向的整體截面形式不同又可分為等截面雙T平板和雙坡變截面雙T板。

雙T板雖然受力性能好，安裝速度快，但由于截面高度偏大，其主要用于公共建筑、廠房、倉庫、冷庫、重荷載工業建筑、停車場建筑等大跨度樓(屋)蓋結構體系中，特別是在裝配式車庫中采用。為增強雙T板抗震性能，可在雙T板上后澆疊合層，形成預應力混凝土雙T底板疊合板。

預應力混凝土雙T板的特點

1) 自重輕、成本低、施工簡單、易于質量控制，可以大大降低房屋的結構高度

2) 而且耐久性、耐火性都優于鋼結構，綜合效益可觀。

3) 具有跨度大、結構性能好、整體性好、成本低等特點。

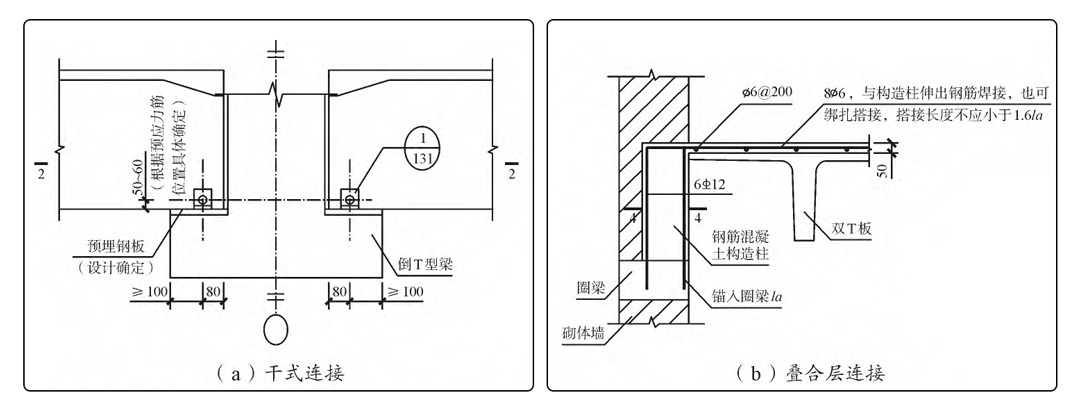

目前，有國家圖集18G432-1《預應力混凝土雙T板》作為工程應用依據。其連接構造分為干式連接、疊合層連接和組合連接3種，其中干式連接和疊合層連接如上圖所示。干式連接包括焊接和螺栓連接，一般用于低抗震設防烈度區;疊合層連接由疊合層抵抗樓蓋水平荷載，連接件只是方便安裝;組合連接中后澆層和連接件共同提高樓板作用;在中、高設防烈度區建議采用疊合層連接或組合連接。

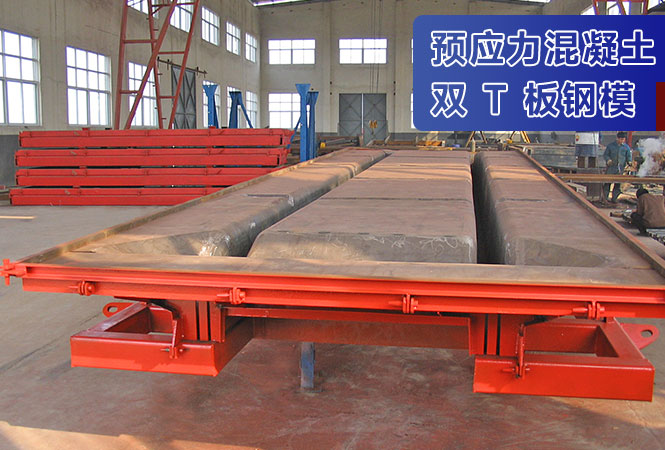

瑪納公司具有多年雙T板模具加工制作經驗，公司出品的模具均采用高精度智能激光切割機、激光切管機、自動焊接機器人和大型數控加工中心等一系列先進的加工設備進行生產，有效提升了生產構件的制造精度和質量穩定性。

(1)技術優勢

雙T板的肋高、肋間距，板寬、長度可調;同一套模具，可生產不同跨度、不同肋間距的雙T板產品，具備良好的模具適應性。

產品可配合游牧式張拉系統、布料系統、養護系統等組成完整的生產線。

(2)生產工藝

施工制作準備→預制臺座施工、胎膜安裝→涂刷胎模隔離劑→預應力鋼筋制備及鋪放→非預應力進鋪設及預埋件安裝→預應力鋼筋張拉→澆筑混凝土、養護→放張→起�！�堆放。
