輕質(zhì)砂加氣混凝土墻板接縫用密封膠的性能要求

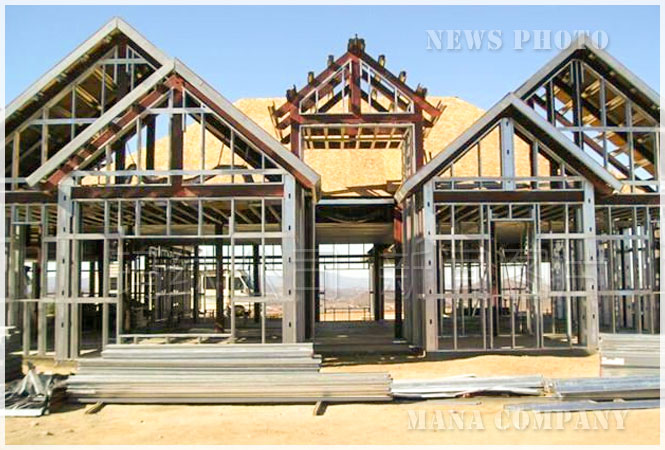

1. 鋼結(jié)構住宅

鋼結(jié)構住宅是一種區(qū)別于傳統(tǒng)結(jié)構住宅的全新住宅建筑體系，它采用鋼構件作為承重體系，建筑荷載從梁傳到柱再由柱傳給基礎，而其墻體系統(tǒng)只是一種純圍護結(jié)構。

作為鋼結(jié)構住宅的墻體系統(tǒng)材料，應具備以下幾個條件：

1)輕質(zhì)高強，否則會增加整體結(jié)構的荷載;

2)滿足保溫隔熱的要求;

3)應適宜工廠化生產(chǎn)，如輕質(zhì)砂加氣混凝土墻板。

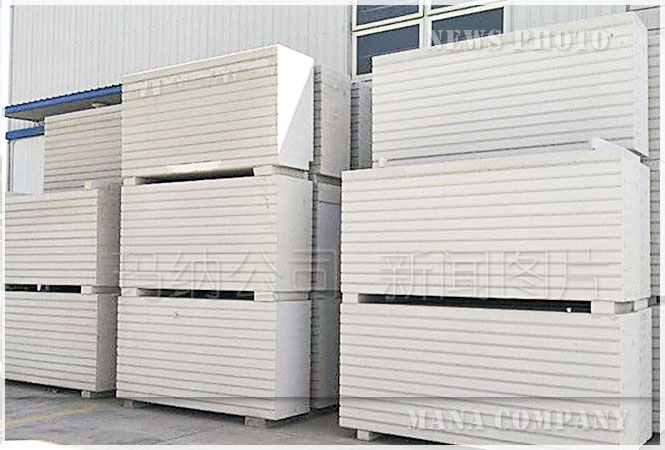

2. 輕質(zhì)砂加氣混凝土墻板

輕質(zhì)砂加氣混凝土墻板是以磨細石英砂、水泥、石灰膏為主要材料，以鋁粉為發(fā)泡劑，經(jīng)過高溫蒸壓而成的密集細小多孔的加氣混凝土材料。輕質(zhì)砂加氣混凝土外墻面的接縫，包括伸縮變形縫、墻板的拼縫、墻板與門窗等其他材料的接縫等是其防水的薄弱點。

這些接縫所處工作狀態(tài)復雜多變，主要有：

外墻在環(huán)境溫差作用下自身的熱脹冷縮;框架結(jié)構在外力作用下的位移變形導致墻板位移變形;墻板與其他材料(鋁合金、塑鋼等)的收縮值不同導致的墻板之間接縫的收縮變形等。

這些接縫必須采用合適的密封材料進行填充，密封材料的選擇需要考慮位移能力、與基材的粘結(jié)性能、耐候性能，以及與面層墻外墻涂料的粘結(jié)性和無污染性能等。硅烷改性聚醚密封膠以端硅烷基聚醚為基礎聚合物，綜合了有機硅密封膠和聚氨酯密封膠的性能優(yōu)勢，表現(xiàn)出較優(yōu)的耐候性、耐久性、粘結(jié)性、可涂飾性、抗形變位移能力、環(huán)境友好性，以及低沾污性、低黏度、作業(yè)性優(yōu)良等特點，在國內(nèi)建筑行業(yè)得到越來越多的關注。

3. 輕質(zhì)砂加氣混凝土墻板接縫用密封膠的性能要求

輕質(zhì)砂加氣混凝土密度小于525kg/m3、抗壓強度等級為A3.5(實測值為3.5MPa)、抗拉強度為0.22MPa、彈性模量為2300MPa、線膨脹系數(shù)8×10-6/℃。

為此，對輕質(zhì)砂加氣混凝土墻板接縫用密封膠提出以下幾點性能要求：

1)基材為堿性材料，要求密封膠具有一定的耐堿腐蝕性;

2)宜采用模量不大于0.2MPa的低模量密封膠，因其能夠更好地適應墻板在接縫處的伸縮變形，且不易將基材拉壞(密封膠拉伸模量大于輕質(zhì)砂加氣混凝土的抗拉強度時，容易把基材拉壞);

3)砂加氣混凝土吸水率高，要求密封膠對基材具有較高的界面粘結(jié)性能，如冷拉-熱壓后粘結(jié)性無破壞，定伸粘結(jié)、浸水后粘結(jié)無破壞;

4)與普通混凝土相比，輕質(zhì)砂加氣混凝土孔隙率大、吸附性強，要求密封膠對基材無污染、無滲油;

5)輕質(zhì)砂加氣混凝土墻板上需要整體涂刷外墻涂料，要求密封膠具有可涂飾性。
