桁架鋼筋混凝土疊合板自動化生產線 介紹

1. 產品簡介

桁架鋼筋混凝土疊合板是整個樓宇樓板結構的一個組成部分，也是工地現場施工面層的板模，可根據房屋結構的具體形式設計不同的形狀和尺寸。

2. 適用范圍

學校、酒店、醫院及倉庫等建筑物。

3. 主要性能特點

3.1 加強建筑安全

(1) 產品在預制廠房的平地上制造，降低高空作業的危險;

(2) 改善工地工作環境，保障工人安全

3.2 提升建筑質量

(1) 預制件在廠房內生產，質量得以保證;

(2) 預制件可在廠房完成燈箱線管預埋工作，經濟實惠;

(3) 預制板底與現澆施工相比，表面光滑子整，減少打磨、抹灰等一系列施工步驟，可直接進行漿飾裝修。

3.3 節省施工時間

(1) 預埋線管可在預制件廠房內完成，節省現場施工時間;

(2) 減少了平臺模板搭建工作，施工快捷、效率高。

3.4 促進環境保護

(1) 用鋁膜及鐵模代替木模板

(2) 預制樓面板能節省樓板木模板。

3.5 減省建筑成本

(1) 減少工地施工棚架，節省現場安裝工序;

3.6 可根據客戶要求定制不同形決和尺寸的桁架鋼筋混凝土疊合板。

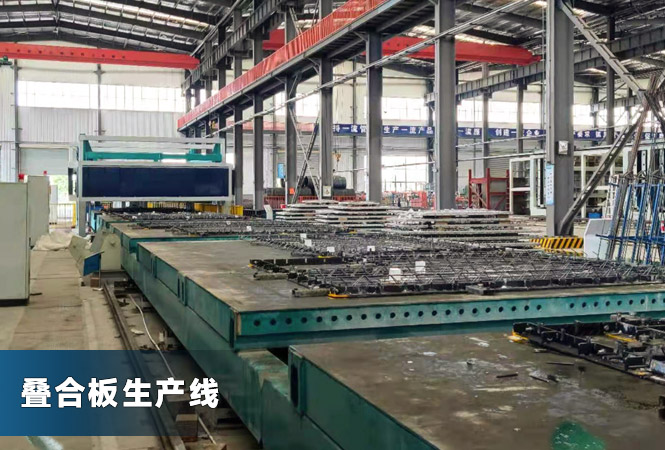

4. MN桁架鋼筋混凝土疊合板自動化生產線介紹

4.1 產品規格及產線基本參數

(1) 疊合樓承板外形尺寸 長X寬X厚：4500mm X 1200mm(600mm)X(15mm-25mm)(長、寬、度厚度多級可調)。

(2) 最大設計產能：單線年產150萬平方米。

(3) 主產線占地面積：27mX150m;成品堆廠面積：8000平方米-1000平方米。

(4) 自動化線人員配置：主線直接操作人員9人。

4.2 主要工藝裝備

(1) 功能主機模塊(出板系統、清理系統、自動端模系統、涂油系統、網片布網切割系統、精準布料系統、整平系統(含毛面處理)、桁架定位置入系統)

(2) 精細砼攪拌系統模塊(自動配料計量、輸送、攪拌、料漿輸入)

(3) 自動化運行模塊(支撐系統、動力部分(含運行控制)、碼垛輸送系統、出入養護室動力系統)

(4) 養護模塊(養護室、加熱部分、溫濕自動控制單元、養護室窯門自動控制單元)

(5) 智能制造工廠管理+控制系統(生產管理系統、自動化控制系統)

(6) 鋼筋桁架加工模塊

相對于樓梯、墻板、飄窗等構件可在固定模臺生產，疊合樓板規格統一，數量最龐大，結構最簡單、最適合流水線生產。
