裝配式風電混塔模具設計

發布日期：2024-05-13 15:33 作者：瑪納

傳統風電機組塔筒大部分采用的鋼構塔架型式，高塔架對于傳統塔架來說，結構尺寸重大，綜合成本高。

混凝土塔筒，是風力發電的新興結構形式。鋼筋混凝土塔筒相對于鋼構塔架具有取材容易、造價低、運輸方便、穩定性好、節約鋼材、環境適應性好以及維護成本低等優點�；炷了布夹g(shù)通過提高發電高度，使發電性能更優，并降低了機組的運輸成本和維護成本。

全預應力混凝土塔架相比柔性鋼塔，整體結構剛度大，阻尼系數大，保證機組在安裝以及全壽命運行周期內，機組振幅小，保障葉輪系統迎風角度穩定，發電量更穩定并大大降低了運維成本。全預應力高強度混凝土高塔技術相比傳統塔架，綜合建造成本降低了30%。

一、風電機組混凝土塔筒結構上的荷載與作用可分為下列三類

(1) 永久荷載,主要包括結構自重、固定設備重、預應力、混凝土收縮徐變、安裝誤差、基礎變位。

(2) 可變荷載,主要包括風荷載、機組運行荷載、檢修荷載、安裝平臺活荷載、多遇地震作用、溫度作用。

(3) 偶然荷載,主要包括沖擊力、罕遇地震作用。

二、裝配式風電混塔模具設計與加工規范

(1) 模具、模板及支架應保證混凝土塔筒構件的形狀、尺寸和位置準確,應構造簡單,方便裝拆,且應安裝牢固、嚴密、不漏漿,便于鋼筋安裝和混凝土澆筑、養護。

(2) 現澆混凝土塔筒模板宜選用鋼模板,預制環片及塔節宜選用定型模具。預制構件接縫處宜采用與預制構件可靠連接的定型模板。

(3) 接觸混凝土的模板表面應平整,并應具有良好的耐磨性和硬度;混凝土塔筒模板的面板材料應能保證脫模后所需的飾面效果。

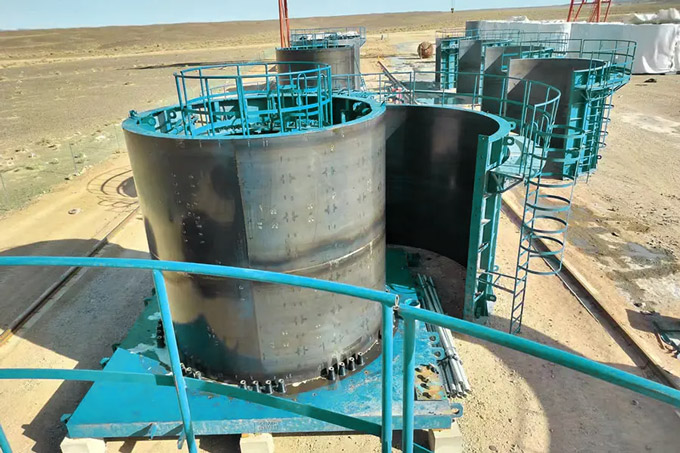

三、裝配式風電混塔模具介紹

瑪納公司是建設部“預制混凝土構件鋼模板”標準(JG/30321995)的主編單位之一，公司具有多年生產制造國標圖集構件模板的經驗。
