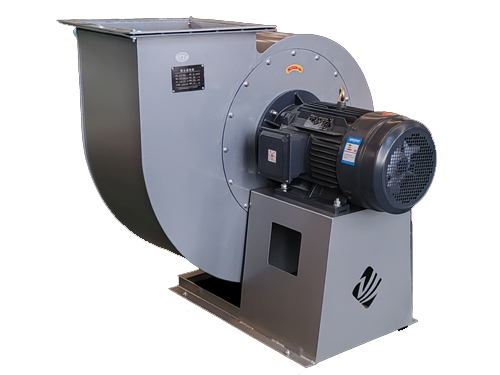

4-72型離心式通風機

4-72型離心風機可以輸送空氣和其他不自燃的，對人體性能穩定的，對鋼材沒有腐蝕性的氣體。氣體內不得含有粘性物質，含有的灰塵和硬顆粒物不得超過150mg/m3。氣溫不得超過80℃。該鼓風機具有良好的氣動性能、運行穩定、振動小、效率好、壽命長等特點，有a、b、c、d四種結構。該風機廣泛適用于工礦企業、大型建筑物、賓館酒樓等室內通風換氣。

4-72型離心風機一般用于工廠或大型建筑物的通風，既可輸入氣體，也可輸出氣體。其輸送的氣體為空氣或其他不自燃、不揮發、人體性能穩定、鋼材無腐蝕性氣體。氣體內不得含有粘性物質，含有的灰塵和硬質粒子物質不得超過150mg/m3。氣體溫度不得超過80℃。

4-72型離心式通風機的安裝與使用

4-72型離心式通風機的結構

4-72型離心式通風機主要由葉輪、機殼、進風口等部分，配直聯電機組成：除具有上述部分外，還有傳動部分。

1、葉輪—由10個后傾的圓弧薄板型葉片、曲線型前盤和平板后盤組成，均用鋼板制造，并經靜、動平衡校正和超速運轉實驗，空氣性能良好，運轉平穩優良。

2、機殼一機殼制成整體結構；№14?20的機殼制成兩開式，沿中分水平面分為兩半，由螺栓聯接。

3、進風口一制成整體結構，用螺栓固定于風機一側，與軸向平行的截面為曲線形，它能使氣體順利進入葉輪，且損失較小。

4、傳動由主軸、軸承箱、滾動軸承、皮帶輪構成。

安裝前應準備安裝材料和工具，檢查鼓風機各部件。對葉輪、主軸和軸承等應特別細致檢查，如發現損傷、應該修好、然后用煤油清洗軸承箱內部。在安裝操作過程中，

1.為了防止生銹，減少拆卸困難，需要涂抹潤滑脂和機械油。

2.接合面螺栓時，如果有定位銷，請先上好銷，然后擰緊螺栓。

3.檢查外殼內部和其他外殼內部，不得有掉落的工具和垃圾。

4-72型離心風機的旋轉方向分為右旋和左旋。鼓風機的出口位置，以外殼的出口角度表示，有很多選擇。鼓風機的傳動方式有ABCD4種，a式為葉輪與馬達直接聯動，b式為皮帶傳動，皮帶輪在兩軸承之間，c式為皮帶輪傳動，皮帶輪在軸承外側懸臂的d式威葉輪與馬達聯動。
